Como Instalar Carregador Fixo de Carro Elétrico: Guia do Eletricista (2026)
Se você comprou um carregador fixo (WEG, Intelbras, Schneider ou outra marca) e quer entender o que o eletricista vai fazer na sua casa — ou se está pensando em fazer você mesmo — este guia mostra tudo. Vou explicar desde a análise inicial do quadro até o teste final, com os detalhes que separam uma instalação segura de uma que vai queimar seu carro ou causar incêndio. Como eletricista, vejo muita instalação errada por aí — e 90% dos problemas vêm de economizar em 3 componentes específicos.
⚠️ Por Que Precisa de Eletricista Profissional?
Instalação de carregador de carro elétrico não é só “puxar um fio da tomada”. Estamos falando de um equipamento que puxa 32A contínuos por 6-8 horas seguidas — equivalente a 3 chuveiros ligados ao mesmo tempo, todos os dias. Uma instalação mal feita resulta em:
- 🔥 Incêndio por sobrecarga na fiação (principal causa de sinistro)
- 💥 Queima do carregador (R$ 4.000-8.000 jogados fora)
- ⚡ Choque elétrico por aterramento ruim
- 🚗 Dano à bateria do carro por variação de tensão
- 📋 Perda da garantia do carregador (fabricantes exigem instalação por profissional)
⚠️ NORMA NBR 17019
A norma técnica brasileira pra instalação de carregadores de VE (NBR 17019) exige DR tipo A (não o tipo AC comum), circuito dedicado e aterramento com resistência abaixo de 10 ohms. Instalação fora da norma = seguradora não cobre sinistro em caso de incêndio.
🧰 Materiais Necessários (lista completa)
| Item | Especificação | Preço médio |
|---|---|---|
| Fio/cabo | Flexível 6mm² (7kW) ou 10mm² (11kW) – vermelho, preto, azul, verde/amarelo | R$ 12-18/metro |
| Disjuntor | Curva C, 40A (7kW) ou 50A (11kW) – bipolar ou tripolar | R$ 80-150 |
| DR tipo A | 40A, 30mA, tipo A (obrigatório pra VE) | R$ 280-450 |
| DPS (surto) | Classe II, 40kA, 220V | R$ 120-200 |
| Eletroduto | Corrugado 25mm (se passar por parede) ou canaleta aparente | R$ 6-12/metro |
| Caixa de passagem | 4×2″ pra conexões | R$ 8-15 cada |
| Conectores | Terminais ilhós, conectores de torção ou Wago | R$ 30-60 (kit) |
| Hastes de aterramento | Copperweld 5/8″ x 2,40m (se precisar melhorar) | R$ 80-120 cada |
💡 ONDE NÃO ECONOMIZAR
DR tipo A custa R$ 150-200 a mais que o tipo AC comum, mas é obrigatório pra carro elétrico. O tipo AC não detecta corrente de fuga contínua (que acontece no carregador) — ou seja, pode não desarmar quando deveria e causar choque fatal. Já vi eletricista “economizar” nisso e colocar cliente em risco.
🔧 Passo a Passo da Instalação (8 etapas)
1 Análise do Quadro Elétrico Existente
Primeiro passo: abrir o quadro e verificar espaço físico (precisa de 3 módulos livres: disjuntor + DR + DPS) e capacidade do disjuntor geral. Se a casa tem disjuntor geral de 50A e já tem chuveiro (25A) + ar-condicionado (20A), não sobra carga pro carregador. Nesse caso, precisa trocar o disjuntor geral e o ramal de entrada — obra maior que custa R$ 1.500-2.500 a mais.
2 Medição do Aterramento
Com o terrômetro, mede a resistência de terra. Valor aceitável: menos de 10 ohms. Se der mais, precisa instalar hastes adicionais (Copperweld 5/8″ x 2,40m) — geralmente 2 hastes paralelas resolvem. Aterramento ruim = DR desarmando toda hora ou pior, não desarmando quando deveria.
3 Passagem do Circuito Dedicado
Do quadro até o local do carregador: 4 fios (fase, fase, neutro, terra em bifásico; ou fase, neutro, terra em monofásico) dentro de eletroduto corrugado próprio. Nunca dividir circuito com tomada, ar-condicionado ou chuveiro. Distância máxima sem perda significativa: 30 metros (acima disso, aumenta bitola).

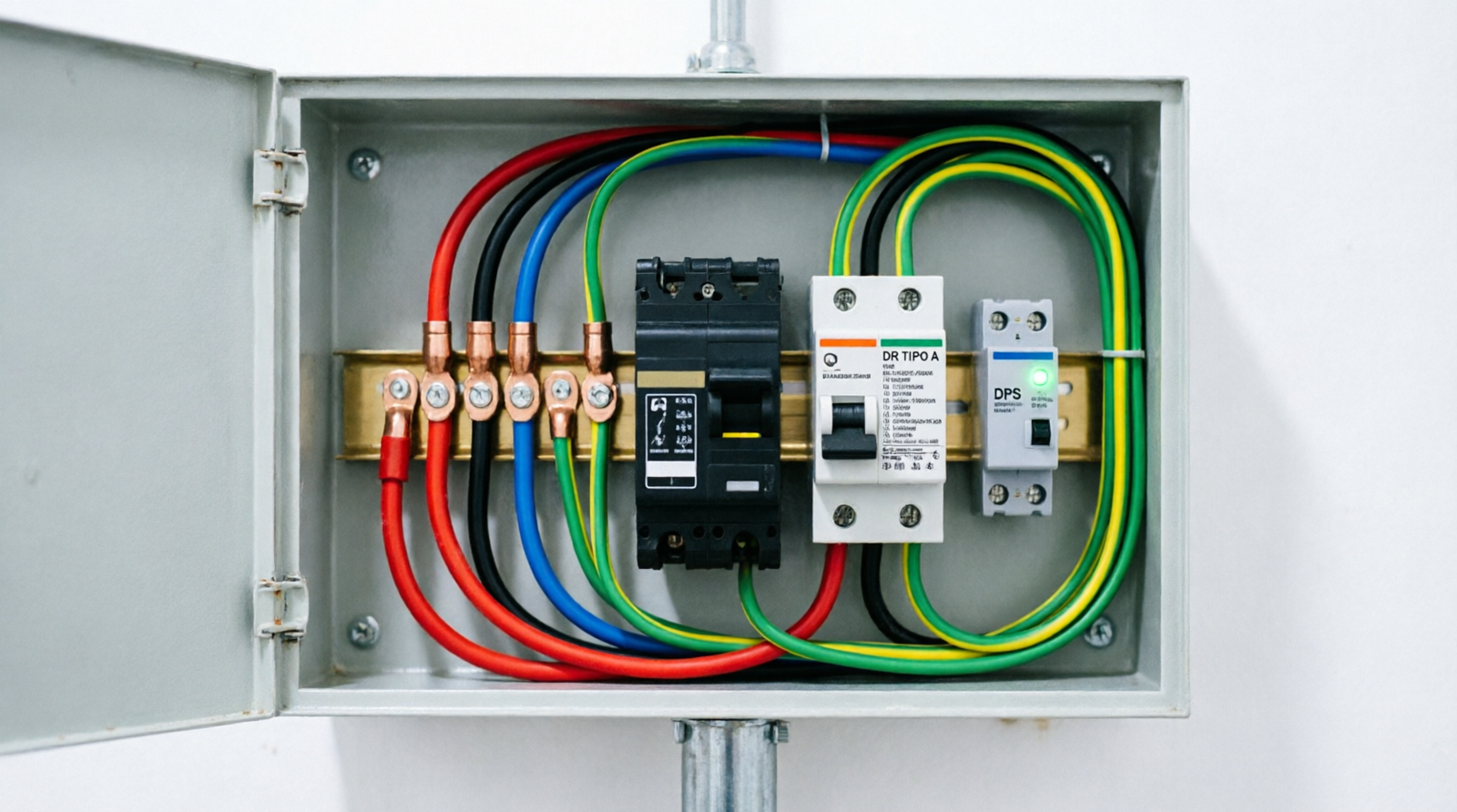

4 Montagem do Conjunto de Proteção
No quadro, instala nessa ordem: disjuntor → DR tipo A → DPS. Conexões com terminais ilhós prensados (nunca fio solto no parafuso). Aperto com torquímetro nas especificações do fabricante (geralmente 2-3 Nm). Fio mal apertado esquenta e derrete.

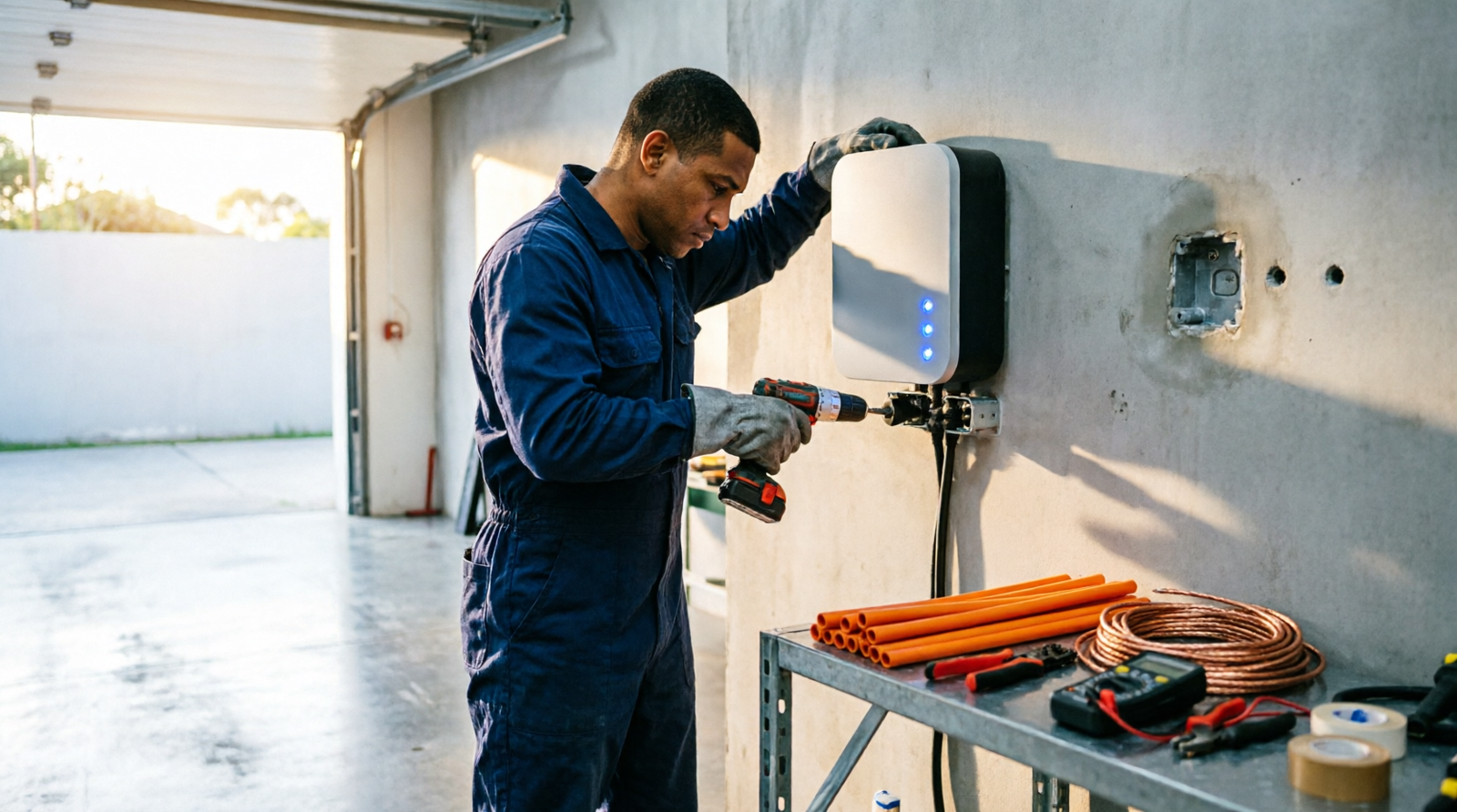

5 Fixação do Carregador na Parede
Marcação com nível, furação com buchas adequadas (8-10mm) e parafusos de aço inox (pra não enferrujar). Altura padrão: 1,30m a 1,50m do chão (ergonômico pra plugar no carro). Carregador tem que ficar protegido de chuva direta — se for garagem aberta, precisa de cobertura.
6 Conexão dos Cabos no Carregador
Seguindo o esquema do manual: fase L1, fase L2 (ou neutro), terra. Sempre com os cabos desenergizados. Aperto dos terminais com chave dinamométrica na torque especificada. Fases invertidas não queimam o carro (eletrônica corrige), mas terra mal conectado é fatal.
7 Teste de Isolamento e Continuidade
Com megôhmetro: testa isolamento dos cabos (tem que dar mais de 1MΩ). Com multímetro: testa continuidade do terra (tem que dar menos de 0,5Ω). Esses 2 testes separam instalação segura de instalação perigosa — e só eletricista com equipamento faz.
8 Energização e Primeiro Carregamento
Liga o disjuntor geral, depois o DR, depois o disjuntor do carregador. Verifica tensão na tomada do carregador (220V ± 5%). Pluga o carro e acompanha o primeiro ciclo de 30 minutos medindo temperatura dos cabos (não pode passar de 40°C) e corrente (tem que bater com a especificação).
⚠️ Erros Comuns que Vejo Todo Dia
- ❌ Usar DR tipo AC no lugar de tipo A: tipo AC não detecta fuga contínua do carregador. Economia de R$ 150 que pode custar vida.
- ❌ Dividir circuito com chuveiro ou ar: quando os dois ligam juntos, disjuntor desarma ou fiação esquenta.
- ❌ Fio de 4mm² no lugar de 6mm²: esquenta em carga prolongada. Já vi fio derretendo dentro da parede.
- ❌ Não instalar DPS: surto de raio na rede queima o carregador (R$ 5.000) em 1 segundo. DPS custa R$ 150.
- ❌ Aterramento improvisado: ligar o terra no neutro ou na tubulação de água. Fatal em caso de defeito.
- ❌ Fio sem terminal ilhós: fio torcido direto no parafuso afrouxa com vibração térmica e esquenta.
- ❌ Carregador em parede de drywall sem reforço: peso do equipamento (8-12kg) arranca da parede com o tempo.
💰 Custo Real: Quanto Você Vai Gastar?
Cenário 1: Casa nova (menos de 10 anos)
Quadro com espaço, fiação de boa bitola, aterramento bom. Só precisa do circuito dedicado.
- Materiais (fio + disjuntor + DR + DPS + eletroduto): R$ 600-900
- Mão de obra especializada: R$ 800-1.200
- ART (Anotação de Responsabilidade Técnica): R$ 80-120
- Total: R$ 1.500-2.200
Cenário 2: Casa antiga (mais de 20 anos)
Precisa trocar ramal de entrada, aumentar disjuntor geral, melhorar aterramento e possivelmente reforçar fiação.
- Materiais (tudo do cenário 1 + hastes de terra + ramal): R$ 1.500-2.200
- Mão de obra especializada: R$ 1.800-2.500
- ART + projeto elétrico: R$ 300-500
- Total: R$ 3.600-5.200
💡 QUANDO A CONCESSÃO PRECISA SER AVISADA
Se a carga total da casa passar de 12kW (ou 25kW em trifásico), a concessionária (Celesc em SC) precisa aprovar o projeto antes. Na prática: casa comum com carregador de 7kW não precisa avisar. Com 11kW ou 22kW, geralmente precisa. O eletricista faz essa análise antes de começar.
🎁 Materiais que Uso nas Instalações (com link)
- ✅ Detecta fuga contínua (tipo A, não AC)
- ✅ Marca com assistência no Brasil
- ✅ Compatível com todos os carregadores
- ✅ Bitola certa pra carregador 7kW
- ✅ 100 metros atende até 2 instalações
- ✅ Cores normalizadas (vermelho, preto, azul, verde)
- ✅ Protege o carregador de raios na rede
- ✅ Evita queima de R$ 5.000 em 1 segundo
- ✅ Instala no quadro junto com disjuntor
❓ Perguntas Frequentes
Posso instalar o carregador eu mesmo?
Não é recomendado. Além do risco de choque e incêndio, a maioria dos fabricantes exige instalação por eletricista com ART pra manter a garantia. Sem ART, se o carregador queimar, você perde os R$ 4.000-8.000 do equipamento.
Quanto tempo leva a instalação?
Em casa nova: 4-6 horas (1 dia de trabalho). Em casa antiga com reforço: 2-3 dias. O prazo maior é na melhoria do aterramento, que pode exigir várias hastes até atingir o valor abaixo de 10 ohms.
Carregador de 7kW funciona em rede monofásica (127V)?
Não. Carregadores de 7kW e 11kW são bifásicos 220V. Se sua casa é 127V, precisa pedir upgrade pra 220V na concessionária ou instalar um transformador — mas o upgrade é a solução correta.
O carro elétrico vai derrubar meu disjuntor geral?
Depende. Se a casa já tem chuveiro + ar-condicionado + forno elétrico e o disjuntor geral é de 50A, provavelmente sim. A análise prévia (R$ 150-200) calcula exatamente isso e evita surpresa.
A concessionária vai aumentar minha conta de luz depois da instalação?
Não automaticamente. A Celesc não monitora instalação de carregador. Mas se você passar de um patamar de consumo (ex: 500kWh/mês) pra outro (1.500kWh/mês), pode ser que peçam troca de medidor — isso é feito de graça.
Posso usar o mesmo carregador em outra casa se mudar?
Sim, o equipamento é seu. Mas a instalação fica no imóvel (valoriza na venda). Na casa nova você paga outra instalação (R$ 1.500-2.500). Na maioria dos casos, vale mais a pena deixar o carregador instalado e comprar outro pra casa nova.
Carregador de 11kW vale o custo extra de instalação?
Pra 95% das residências, não. A diferença prática entre 7kW e 11kW é carregar em 6,5h em vez de 4h — e o 11kW exige rede trifásica + instalação R$ 1.000-2.000 mais cara. Só vale pra quem tem painel solar grande ou vai usar o carro profissionalmente (Uber, táxi).
Instalação Certa = Segurança + Garantia + Economia
Carregador de carro elétrico é investimento de R$ 4.000-8.000 + expectativa de uso por 10-15 anos. Não economize R$ 200-300 em DR tipo A ou DPS, nem contrate “faz-tudo” sem ART. Uma instalação profissional custa entre R$ 1.500 e R$ 2.500 e protege seu carro, sua família e seu bolso. Comece pela verificação pré-instalação: custa R$ 150-200 e evita surpresas de R$ 2.000+.
